机械图纸该怎么看,外行看懂前面5点就ok,内行需要看懂10几点

文章出处:汉德保(HDB)电机 人气:268发表时间:2020-11-04
机械是一门严谨的实践性很强的学科,就图纸而言,有一个地方不清楚都不可以用来指导实际应用的。
图纸是工程技术人员用于交流的语言,不是专业人员看机械类的图纸是有困难的,乍一看似乎看得出个所以然来,仔细一看,又好像不是那么回事。都说外行看热闹,内行看门道,但是对于机械图纸来说,外行只看门道是没办法交流工作的,所以外行也要看点门道,只是外行和内行看的门道深浅不同而已。

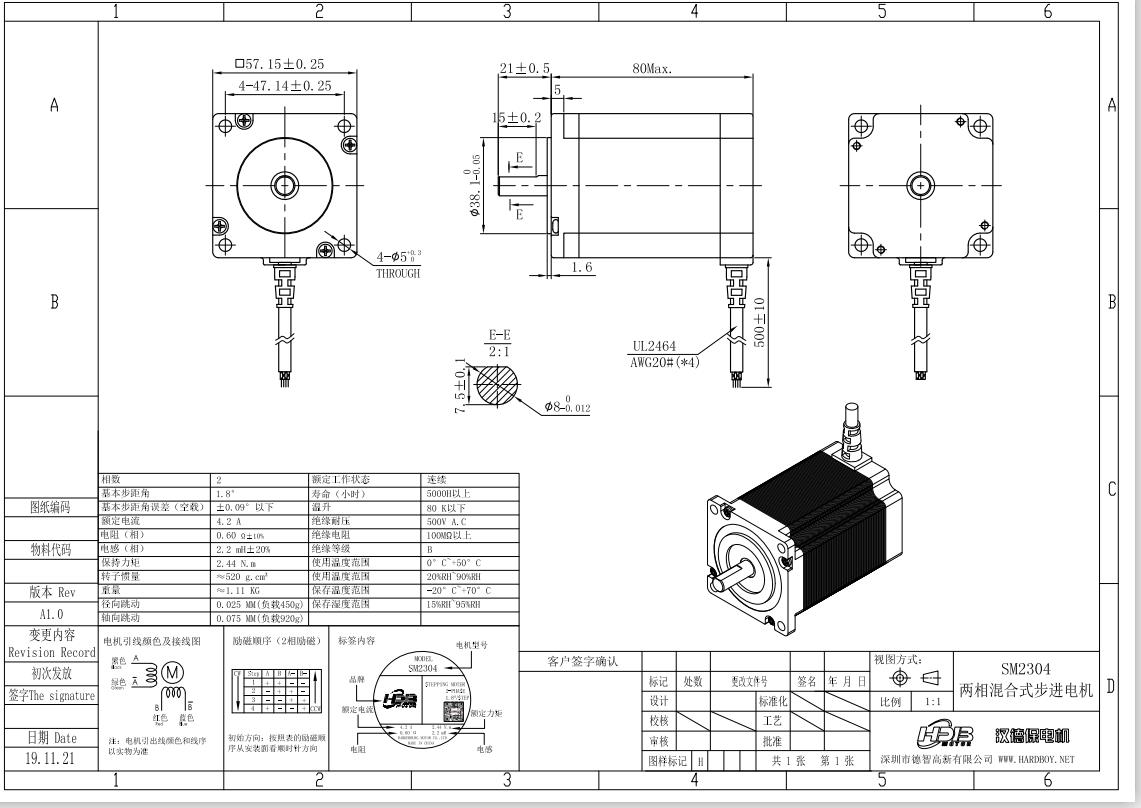

机械图纸该怎么看,外行看懂前面5点就ok,内行需要看懂10几点
机械图纸的种类
机械类图纸有很多种类,分装配图、简图、原理图、零件图,BOM表等,首先要确定你拿到的是一张什么图纸,你才知道图纸表达的是什么对象,表达了哪些方面,表达到什么程度。
如何看懂机械图纸
1、首先要明确你拿到的是什么类型的图纸,是装配图、简图、原理图,还是零件图,BOM表,不同类型的图纸要表达的信息及侧重点均有不同;
2、 先看图纸描述的对象,即图纸的标题;虽然每个人、每个公司的图纸都会有所相同,但大家都基本遵循国家的制图标准,一张图纸做出来就是为了给人看的,要是特殊的地方太多,别人都看不懂那就失去了它的意义。所以首先看标题栏(右下角)里面的对象名称、编号、数量、材料(如果有)、比例、单位等信息;
3、确定视图方向;标准的图纸最少都有一个视图的。视图的概念来源于画法几何的投影,所以基本的三视图概念必须要清楚,这是读懂图纸的基础,弄懂图纸上各个视图的关系,就可以基本看懂图纸表达产品的大致外形;
4、通过视图对应产品的关键结构;这是视图的关键点,需要积累和空间想象能力的,如果不能还原实际产品的样子,就会出现笑话说的挖个井却造了个烟囱;
5、确定产品尺寸;这个只需要大概的看一下,有个大概的概念就行了,如果是制造者,到用到的时候再去看;

----------内外行分界线---------

到这里,只要你看过图纸,上面这5条从图纸上都能看的懂,你就可以算是看得懂图纸的外行了;就像你看了一份房子的图纸后,你知道了房子的户型结构,大小了,不想深入的可以到此为止。然而,机械类的图纸信息,远远不止这些;
6、机械图纸(这里说的都是标准的产品加工图)表达的是一个零件或者部件或者一台机器的结构、尺寸、材料、精度等等机械行业用得到的所有设计数据,入行前已经看到了材料和结构部分,但是图纸里还有很多信息,由于机械类的信息几乎全部都在图纸里面,光看机械设计手册就上千页,图纸中每一个尺寸标注,每一个表达都有一定的讲究,都意味着很多基础的知识,这个能看懂多少全靠个人的积累了;
7、图纸中产品的精度:机械类的尺寸(例如一个圆柱的直径)不只是一个尺寸而已,无论标注了公差(±0.XX这样的)还是没有标注的尺寸都是一个范围,这就是机械的(尺寸)精度,这个概念要一直都有。因为机械的零部件一般都是大批量生产的,需要精度来控制每一个零件(他们不可能一样大小,生产中肯定会存在误差)的尺寸在一定的范围。同样的,零部件还有形位公差(也是标注不标注都是存在的)。未标注的精度(公差)在国家标准里面都有规定,有的图纸技术要求里面会写明,精度是机械零部件的灵魂,这需要一定的积累;
8、图纸中产品的工艺:工艺简单的说就是如何制造(组装)这个零部件的方法,机械图纸虽然没有工艺(过程)的直接信息表达,但是它却包含了基本的工艺。一个零部件设计出来,加工不出来是没有任何意义的,如何加工一定是设计者考虑过的事情,在图纸里面也会有表达;
9、图纸中产品的表面粗糙度:粗糙度决定了使用要求,同时也限定了对加工方法的要求,不同的加工方法所能达到的粗糙度是不一样的;比如一个要素(一个装轴承的内孔)的尺寸、位置、形状公差及其粗糙度要求,会隐含对它的加工工艺要求(磨削);
10、产品的热处理:热处理使得加工可行,性能达到了使用要求,热处理还跟选定的材料及加工工艺有一定的关系;

11、产品的表面处理:表面处理一般会在技术要求里面提出,表面处理也跟材料有一定的关系,更重要的是关系差评的使用环境要求
